碩泰低電阻接地模塊產品技術條件和工程施工工藝
作者：河北碩泰防雷器材有限公司 發布日期：2018-06-13碩泰低電阻接地模塊產品是一種以導電非金屬材料為主的接地體，是用于降低接地電阻的專用產品，適用于各種類型的土壤環境，在高土壤電阻率地區應用更具有顯著的優越性。
1、 碩泰低電阻接地模塊產品概述：
碩泰低電阻接地模塊產品是一種以導電非金屬材料為主的接地體，是用于降低接地電阻的專用產品，適用于各種類型的土壤環境，在高土壤電阻率地區應用更具有顯著的優越性。
與傳統接地體相比，本產品具有降阻效率高、接地電阻穩定、減少地電位反擊、使用壽命長、抗腐蝕、無毒環保、施工安裝方便等優點，廣泛適用于防雷接地、安全保護接地、交流工作接地、直流工作接地、防靜電接地、屏蔽接地及其他特殊接地。
2 、碩泰低電阻接地模塊產品工作原理和作用：
地網的接地電阻主要由接地體及其連接材料的自身電阻、接地體與周圍土壤的接觸電阻以及入地電流在土壤中的擴散電阻構成，其中接地體與土壤的接觸電阻和入地電流在土壤中的擴散電流是接地電阻的主要部分，站接地電阻的98%以上。
傳統的接地體多為金屬導體，如扁鋼、圓鋼、角鋼、鋼管、銅棒、銅板等。用傳統接地材料做地網受季節影響較大，接地電阻不夠穩定，地網使用壽命相對較短，在土壤電阻率特別高的條件下難以解決接地問題。

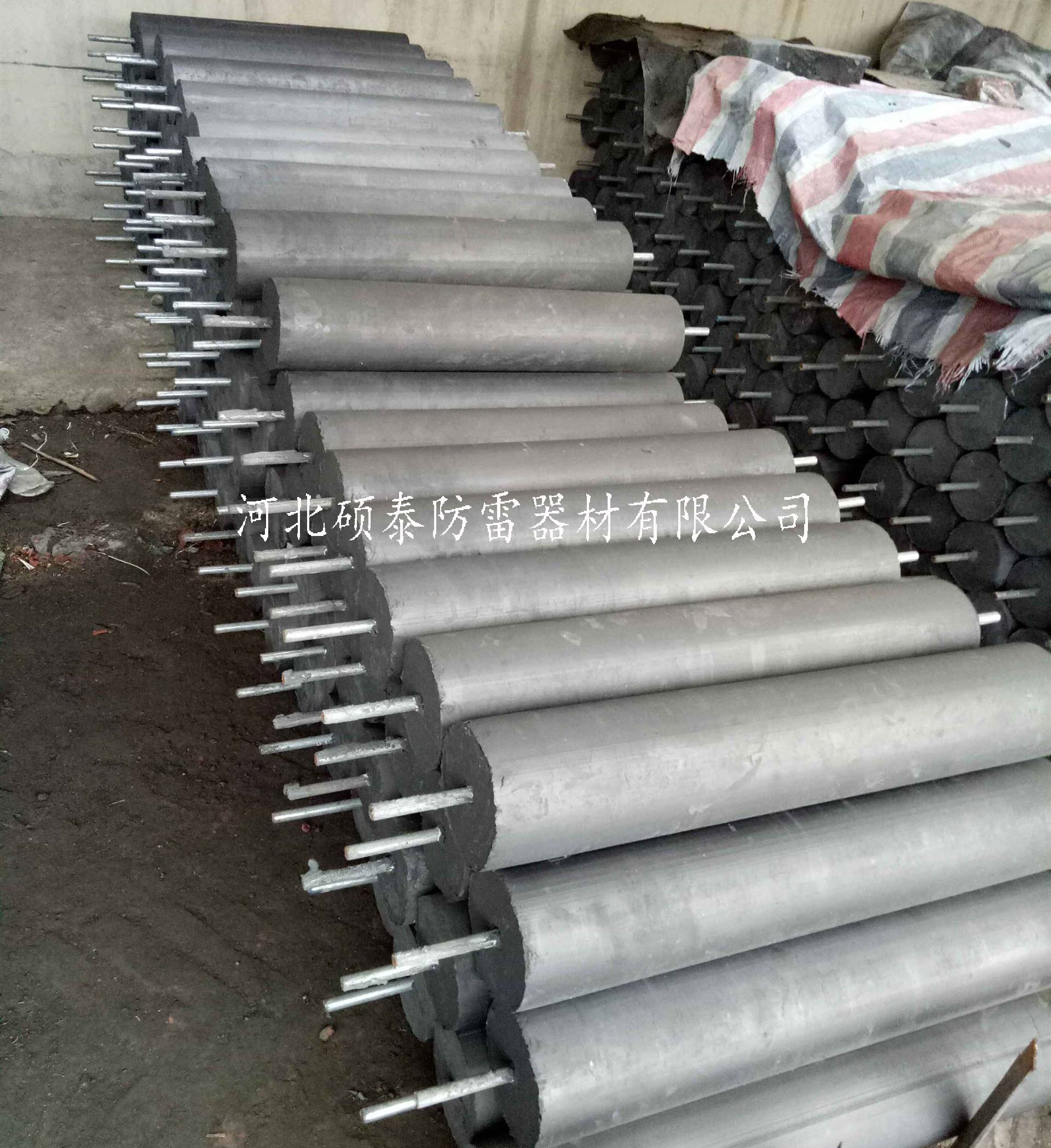

碩泰低電阻接地模塊產品以導電性、穩定性非常好的金屬材料為主體，以表面經抗腐蝕處理的金屬材料作骨架，通過專用設備擠壓成型。
本產品與傳統接地體相比具有以下顯著特點：
1) 降低接觸電阻， 接地模塊的主體材料與土壤的物理結構相似，能與土壤結合為一體，使接地體與土壤的有效接觸面積比金屬接地體大許多倍，增大了接地體的有效散流面積，極大降低接地體與土壤的接觸電阻，因此能顯著提高接地效率，減少地網占用土地面積。
2) 接地電阻穩定：接地模塊自身有很強的吸濕保濕能力，使它周圍的土壤保持濕潤，保證接地模塊有效發揮導電作用;同時，接地體中導電物的導電特性不受干濕度、高低溫等季節變化的影響，因此能提供穩定的接地電阻。
3) 減少地電位反擊：接地模塊的非金屬材料使電阻率相差巨大的金屬與土壤之間形成一個變化比較平緩的低電阻區域，當大電流沖擊時，可降低接地體、接地線暫態電位梯度，降低跨步電壓和接觸電壓，減少發生地電位反擊的概率。
4) 碩泰低電阻接地模塊產品使用壽命長：接地模塊的主體本身是抗腐蝕材料，它的金屬骨架采用的是表面經抗腐蝕處理的金屬材料，因此該接地體總體抗腐蝕性能優良，使用壽命達到三十年以上。
3、碩泰低電阻接地模塊產品性能特點：
1) 耐腐蝕、無毒害、使用壽命長、安裝方便，減少施工工作量;
2) 能吸濕保濕、接地電阻低;
3) 耐大電流沖擊阻值不增大，也無變硬、發脆、斷裂現象;
4) 能有效降低高電阻土壤率的接地電阻;
5) 接地電阻受季節影響小，阻值能長期保持穩定。
碩泰低電阻接地模塊產品工程施工工藝：
接地系統質量好壞在很大程度上決定于施工質量的優劣，因此掌握正確的施工方法和工藝質量要求是很必要的。接地工程施工通常應遵循以下一些基本原則：
(1) 在有效長度范圍內，盡可能選擇在土壤電阻率小的地方埋設接地體。
(2) 接地體的埋設地點應遠離熱源。
(3) 接地體的埋設地點應盡量避開有強腐蝕性物質的地方。
(4) 接地體的埋設地點應盡量遠離人們經?；顒拥牡胤?，否則應采取措施防止跨步電壓危害。
(5) 根據工程實際需要，接地模塊一般用于水平埋設，模塊一般用于垂直埋設，或以其他任何適合地形條件的形式埋設。
(6) 接地體的埋設深度應不小于0.8米，條件許可的情況下宜適當深埋。
(7) 垂直接地體的埋設間距宜5米以上，水平接地體的埋設間距宜5～10米。
(8) 須采用同種耐腐蝕金屬材料，以焊接方式確保接地系統埋地部分電氣連接牢固可靠。應采用搭接焊，搭接長度不得小于扁鋼寬度的兩倍或圓鋼直徑的6倍，且應多邊焊接。建議焊縫長度不小于100mm。不得有虛焊、漏焊。
(9) 須仔細清除焊渣，并在焊接部位涂覆瀝青或其他防備材料，作好防備處理。
(10) 以原土或細粘土回填，至少應保證接地體周圍有30～50cm細土，并適量灑水充分落實。
6、碩泰低電阻接地模塊產品包裝、儲運
1) 圓柱形接地模塊為塑料泡沫加紙箱包裝，每箱一塊。也可定制木箱包裝。
2) 接地模塊在儲運期間應避免機械力損壞，防止高溫和暴曬。
3)接地模塊保存期為兩年。
